Montage opties Profiel 6

1. Wel of geen kabel

kabel achter de letters

  •  Ja: wel een kabel

  •  Nee: geen kabel

Een kabel heb je sowieso nodig. De kabel verbindt alle led modules in de letter en steekt er aan de achterzijde uit. In beide gevallen krijg je een 1:1 tekening om de letters op de juiste positie te monteren.

Wat er altijd bij zit:

  • 1:1 montagetekening met boormarkering
  • Bodem met bevestigingsgaten
  • Doorvoeropening voor de kabels

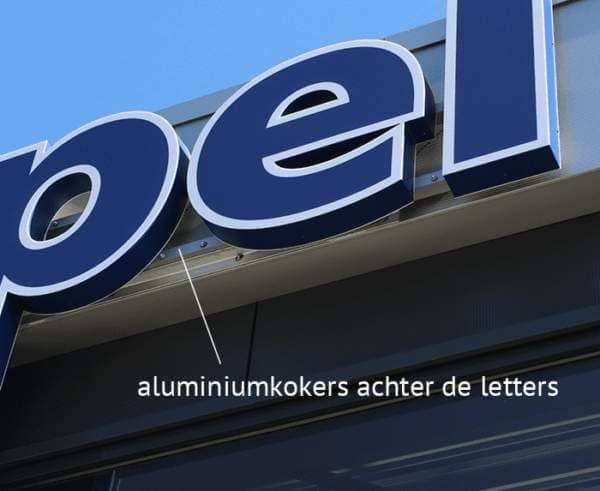

2. Muurframe

muurframe Autohuis Meppel

  • Gemonteerd op een aluminium koker.

  • Het horizontale deel wordt in de muurkleur.

  • De letters/logo’s zijn bekabelt en doorverbonden in de koker (plug & play).

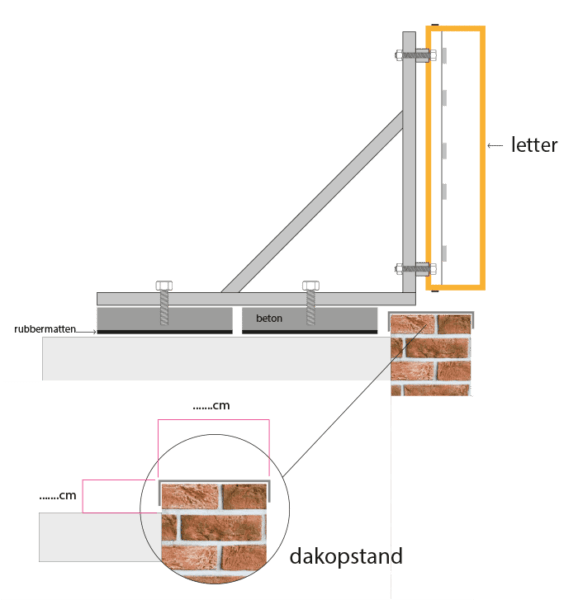

3. Dakframe

dakframe tekening

  • Letters/logo’s gemonteerd op een aluminium dakframe.

  • De letters/logo’s zijn bekabelt en doorverbonden in de kokers (plug & play).

dakframe achterkant
dakframe achterkant doosletters

4. Paneel

  • Letters/logo’s gemonteerd op een dibond paneel.

  • De letters/logo’s zijn bekabelt en doorverbonden in de kokers (plug & play).

  • Montage tijd voor groot of klein ca. 2 uur.

omgezet paneel voor A-meubel
omgezet dibond bord voor JYSK

Info kabels

De kabel verbindt alle led modules in de letter en steekt er aan de achterzijde uit. We gebruiken uiteraard kabels die voldoen aan de geldende NEN-50107-3 norm.

  • Type kabel: tegen uv-licht beschermde kabels – Ø 5mm met 2x 1mm² draad.

  • De voorgemonteerde kabels maken de montage een stuk eenvoudiger.

  • Advies: gebruik geen zogenaamd hifi snoer. Het werkt vaak wel, maar is niet volgens de NEN normen.

kabeldoorvoer led letter
